傳動(dòng)滾筒制造工藝的具體要求解析

　　傳動(dòng)滾筒作為帶式輸送機(jī)的核心動(dòng)力部件，其制造工藝直接決定了設(shè)備的運(yùn)行穩(wěn)定性與使用壽命。本文從材料選擇、加工精度、表面處理及裝配工藝四大維度，系統(tǒng)闡述傳動(dòng)滾筒制造的關(guān)鍵技術(shù)要求。
　　一、材料選型：強(qiáng)度與韌性的平衡

　　傳動(dòng)滾筒筒體材料需具備高強(qiáng)度、耐磨性及抗疲勞特性。常規(guī)采用Q345B低合金結(jié)構(gòu)鋼，其屈服強(qiáng)度達(dá)345MPa，適用于中大型輸送設(shè)備；對(duì)腐蝕性環(huán)境，可選用304L/316L不銹鋼，通過(guò)添加鉬元素提升耐蝕性。軸類(lèi)部件優(yōu)先選用42CrMo合金鋼，經(jīng)調(diào)質(zhì)處理后硬度可達(dá)HRC28-32，兼具抗沖擊與耐磨性能。輻板材料通常采用HT250灰鑄鐵，其減震性可有效控制振動(dòng)。

　　二、加工精度：毫米級(jí)控制標(biāo)準(zhǔn)
　　筒體成型需經(jīng)歷三道關(guān)鍵工序：
　　?1.卷制工藝?：采用三輥卷板機(jī)對(duì)鋼板進(jìn)行漸進(jìn)式彎曲，確保筒體圓度誤差≤0.5mm；
　　?2.焊接工藝?：選用CO?氣體保護(hù)焊，焊縫等級(jí)達(dá)GB/T3323-2005Ⅱ級(jí)，通過(guò)X射線探傷檢測(cè)內(nèi)部缺陷；
　　?3.精加工?：數(shù)控車(chē)床對(duì)筒體內(nèi)徑進(jìn)行鏜削，尺寸公差控制在±0.05mm范圍內(nèi)，表面粗糙度Ra≤1.6μm。
　　軸類(lèi)加工需嚴(yán)格執(zhí)行熱處理規(guī)范：42CrMo軸經(jīng)淬火+低溫回火后，心部硬度保持HRC30-35，表面硬度達(dá)HRC50-55，形成梯度硬度分布以提升抗疲勞性。
　　三、表面處理：功能與耐久的雙重保障
　　根據(jù)工況差異，表面處理呈現(xiàn)多元化方案：
　　?1.光面?zhèn)鲃?dòng)滾筒：適用于干燥環(huán)境，通過(guò)拋光工藝使表面粗糙度達(dá)Ra0.8μm，減少物料粘附；
　　?2.包膠滾筒?：采用冷硫化工藝將聚氨酯層粘接于筒體，厚度15-20mm，邵氏硬度90±5A，摩擦系數(shù)提升至0.35，有效防止打滑；

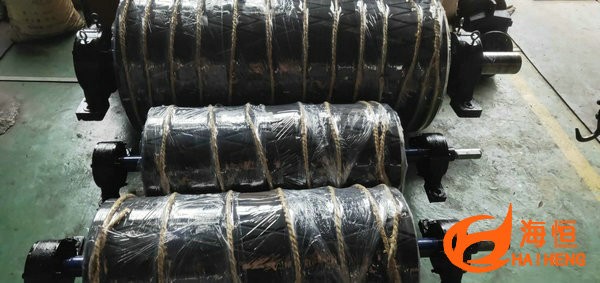

　　?3.鑄膠滾筒?：通過(guò)澆注工藝形成菱形花紋橡膠層，花紋深度8-10mm，排水角15°，特別適用于潮濕工況。
　　所有處理層均需通過(guò)剝離強(qiáng)度測(cè)試，要求≥15N/mm，確保長(zhǎng)期使用不脫落。
　　四、裝配工藝：動(dòng)態(tài)平衡的精細(xì)控制
　　裝配環(huán)節(jié)實(shí)施三級(jí)校準(zhǔn)體系：
　　?1.靜平衡校正?：采用去重法使不平衡量≤50g·cm，消除靜態(tài)偏心；
　　?2.動(dòng)平衡測(cè)試?：在1000r/min轉(zhuǎn)速下，剩余不平衡量控制在2g·kg以內(nèi)，控制高速運(yùn)轉(zhuǎn)振動(dòng)；
　　?3.軸承預(yù)緊?：通過(guò)液壓壓裝使軸承游隙調(diào)整至0.02-0.05mm，確保傳動(dòng)滾筒的軸向定位精度。
　　裝配完成后需進(jìn)行48小時(shí)空載試運(yùn)行，監(jiān)測(cè)軸向跳動(dòng)量≤0.1mm，溫升≤40℃。
　　傳動(dòng)滾筒的制造工藝是材料科學(xué)、精細(xì)加工與動(dòng)態(tài)力學(xué)的綜合應(yīng)用。從毫米級(jí)尺寸控制到微米級(jí)表面處理，從靜態(tài)平衡到動(dòng)態(tài)穩(wěn)定，每個(gè)環(huán)節(jié)的技術(shù)參數(shù)均經(jīng)過(guò)嚴(yán)格驗(yàn)證。隨著智能制造技術(shù)的發(fā)展，激光熔覆、在線監(jiān)測(cè)等新技術(shù)正逐步融入制造流程，推動(dòng)傳動(dòng)滾筒向高精度、長(zhǎng)壽命方向持續(xù)進(jìn)化。
